Наш цех ЧПУ мехобработки деталей

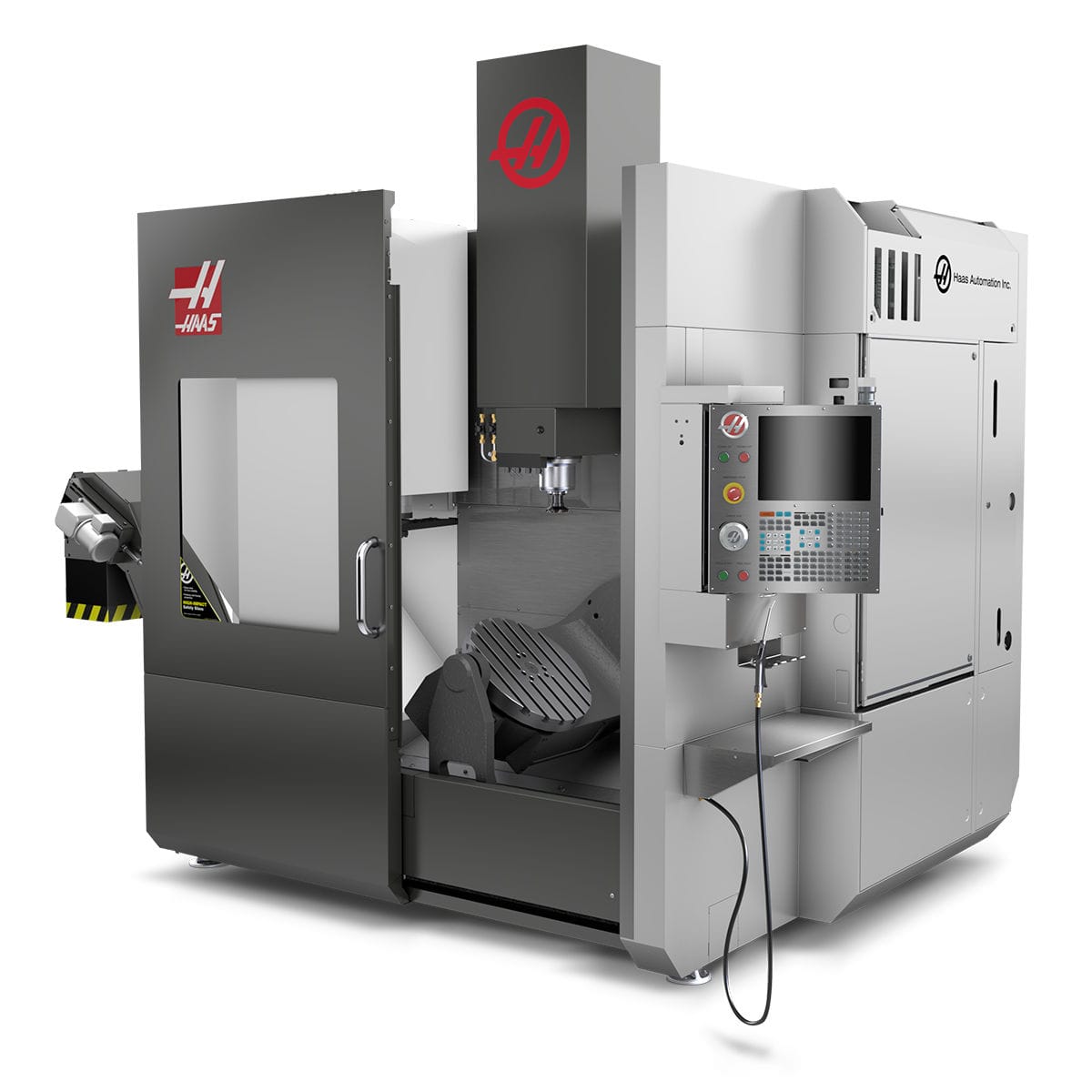

Пятиосевой фрезерный обрабатывающий центр с ЧПУ HAAS UMC-750SS

Главное преимущество данного фрезерного центра в том, он является полноценным пятиосевым станком. За счет интегрированного двухосевого поворотного стола выполняется обработка сразу в нескольких плоскостях. Данный обрабатывающий центр с ЧПУ позволяет производить сложную высокоточную ЧПУ обработку криволинейных поверхностей, и изготавливать такие детали по чертежам, как импеллеры, вентиляторы, колеса турбин, винты,  и прочие детали со сложной конфигурацией. Высокой точности получаемых деталей способствует гораздо меньшее число перестановок заготовки и переналадки, по сравнению с четырехосевой ЧПУ обработкой, что в свою очередь ведет к снижению себестоимости готовой детали.

Возможности обработки:

Диаметр стола: 500 мм

Перемещения по оси X: 762 мм

Перемещения по оси X: 708 мм

Макс. обороты: 12000 об/мин

Макс. допустимая нагрузка на стол: 300 кг.

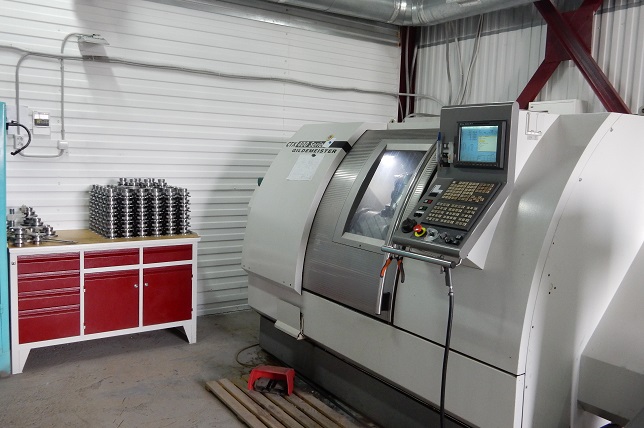

Токарный обрабатывающий центр с ЧПУ GILDEMEISTER CTX 400 serie 2

Главное преимущество токарного обрабатывающего центра с ЧПУ GILDEMEISTER CTX 400 serie 2 немецкой фирмы DMG заключается в наличие приводного инструмента и его мощности. На данном станке так же происходит высокоточная ЧПУ обработка с точностью до 0,01 мм. Обрабатывающий центр оснащен приводным инструментом, что позволяет производить не сложную фрезерную обработку изделия без переустановки. Это позволяет значительно сократить время обработки и как следствие уменьшить себестоимость готовой продукции. На данном станке производится токарная обработка прутков диаметром до 300 мм. И длиной до 500 мм. Так же на данном станке присутствует функция автоматической подачи прутка, что позволяет изготавливать изделия по чертежам серийно, за короткий срок.

Возможности обработки:

Диаметр обработки через постель: 570 мм

Диаметр обработки через суппорт: 420 мм

Макс.длина обработки: 635 мм

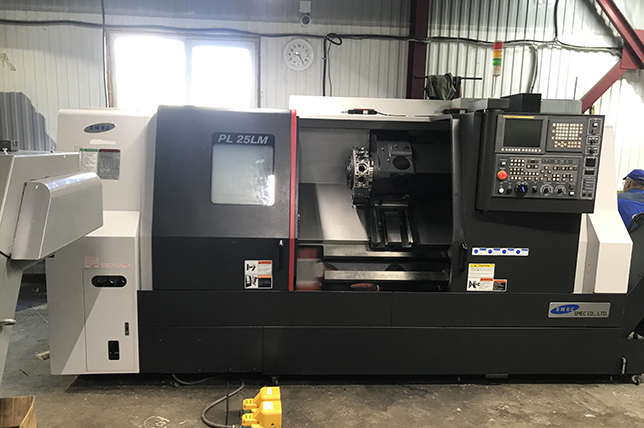

Токарный обрабатывающий центр с ЧПУ SMEC PL 25LM

Главное преимущество токарного обрабатывающего центра с ЧПУ SMEC PL 25LM - удлиненная станина и функция приводного инструмента, а так же большая мощность на шпинделе. На данном станке происходит высокоточная ЧПУ обработка с точностью до 0,01 мм. Удлиненная станина данного станка позволяет производить ЧПУ обработку длинных тел вращения, валов длиной до 1 метра. На данном станке производится токарная обработка прутков диаметром до 365 мм. и длиной до 1020 мм.

Возможности обработки:

Макс. диаметр обработки: 365 мм

Макс. диаметр над станиной: 650 мм

Макс. длина обработки: 1020 мм

Диаметр отверстия в шпинделе: 77 мм

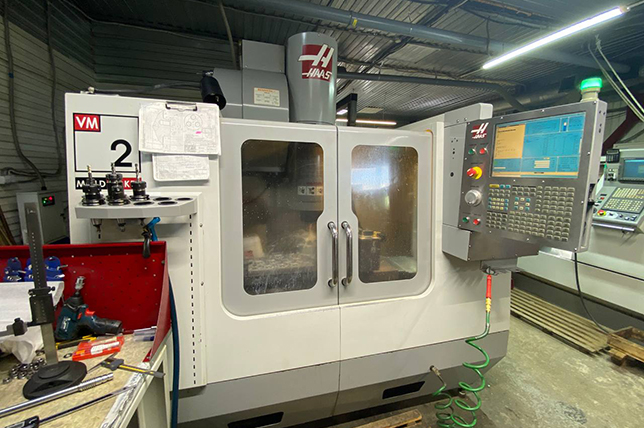

Вертикально-фрезерный обрабатывающий центр Haas VM-2HE

Вертикально фрезерный обрабатывающий центр с ЧПУ HAAS VM-2HE производства США отличается высокой точностью, производительностью и надежность. На данном станке с ЧПУ происходит фрезерная обработка деталей по чертежам либо образцам заказчика. Для изготовления деталей может применяться металл любых марок сталей (кроме чугуна), таких как сталь 20, сталь 45, сталь 40Х, нержавеющая сталь 12Х18Н10Т, 08Х18Н10Т, алюминий и его сплавы Д16 и другие материалы. На нашем оборудовании мы производим ЧПУ обработку из материала заказчика, либо из собственного.

На нашем станке установлена четвертая ось, для того чтобы производить сложную фрезерную 3D обработку криволинейных поверхностей – например винтовую канавку на поверхности вала.  Так же присутствует опция - беспроводная система измерительных щупов для привязки и измерения детали и обмера инструмента.

Возможности обработки:

Максимальное расстояние от стола до торца шпинделя: 610 мм

Минимальное расстояние от стола до торца шпинделя: 102 мм

Длина стола: 914 мм

Ширина стол: 457 мм

Максимальная нагрузка на стол: 1361 кг

Вертикально-фрезерный обрабатывающий центр Haas VM-3 с поворотным столом TR200Y

Вертикально фрезерный обрабатывающий центр с ЧПУ HAAS VF-3YT производства США отличается большим размером стола, по сравнению с HAAS VM-2HE и большей допустимой нагрузкой на стол. На данном станке? благодаря поворотному столу TR200Y возможно производить высокоточную пятиосевую фрезерную обработку больших деталей, таких как матрицы, пресс-формы, изготовление корпусов редукторов. Автоматический сменщик инструмента на 30 позиций позволяет производить быструю смену режущего инструмента, и единовременно использовать большое количество инструмента для обработки особо сложных деталей, где для каждой операции требуется особый инструмент. Данный фрезерный центр с ЧПУ позволяет производить металлообработку по чертежам с допусками до 0,01 мм, при этом точность позиционирования составляет ±0,0050 мм.

Возможности обработки:

Максимальное расстояние от стола до торца шпинделя: 836 мм

Минимальное расстояние от стола до торца шпинделя: 200 мм

Длина стола: 1321 мм

Ширина стол: 584 мм

Максимальная нагрузка на стол: 1814 кг

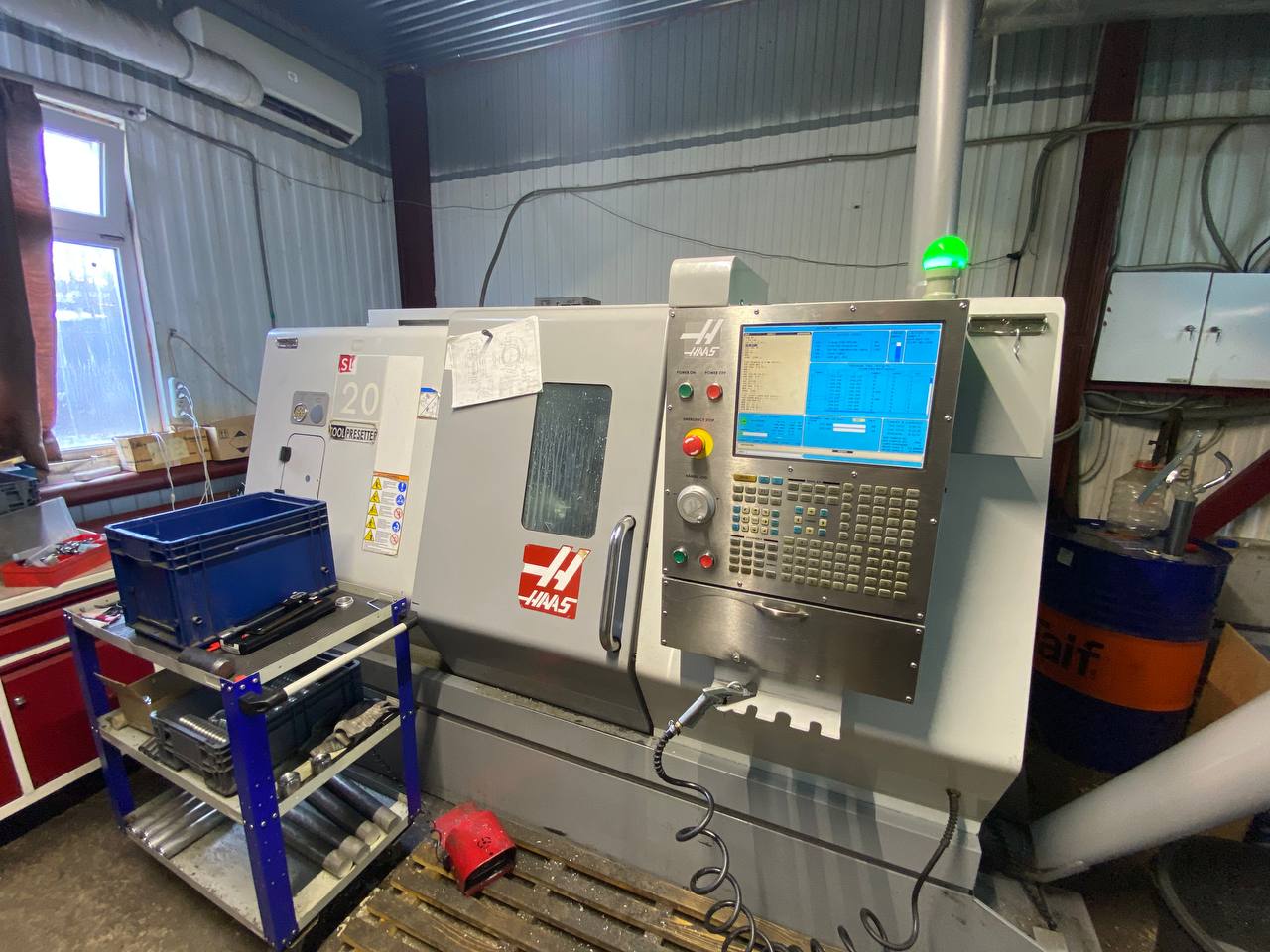

Токарный обрабатывающий центр c ЧПУ HAAS SL-20

Для проведения токарных работ на ЧПУ в нашей компании используется американский  токарный станок с числовым программным управлением  HAAS SL20. Данный станок позволяет производить токарную обработку любых видов сталей, алюминия, латуни, титана и других марок сталей и сплавов. Станок обеспечивает высокую точность ЧПУ обработки до 0,01  мм. На данном станке происходит изготовление деталей по чертежам и образцам заказчиков, диаметром до 260 мм и длиной до 300 мм. В случае, если для изготовления детали требуется дополнительные операции фрезерования, они проводятся на обрабатывающем центре с ЧПУ HAAS VM-2HE  либо Haas VF-3YT.

Преимущества токарного центра HAAS SL20 заключается, прежде всего, в его точности токарной обработки деталей. Так же у данного станка присутствует револьвер для смены инструмента на 10 позиций, что позволяет экономить время токарной обработки и в итоге уменьшать стоимость готового изделия.

Возможности обработки:

Наибольший диаметр обрабатываемой заготовки, мм 262

Наибольшая длина обрабатываемой заготовки, мм 508

Точность позиционирования, мм ± 0,0050

Максимальная скорость вращения шпинделя 4000 об/мин

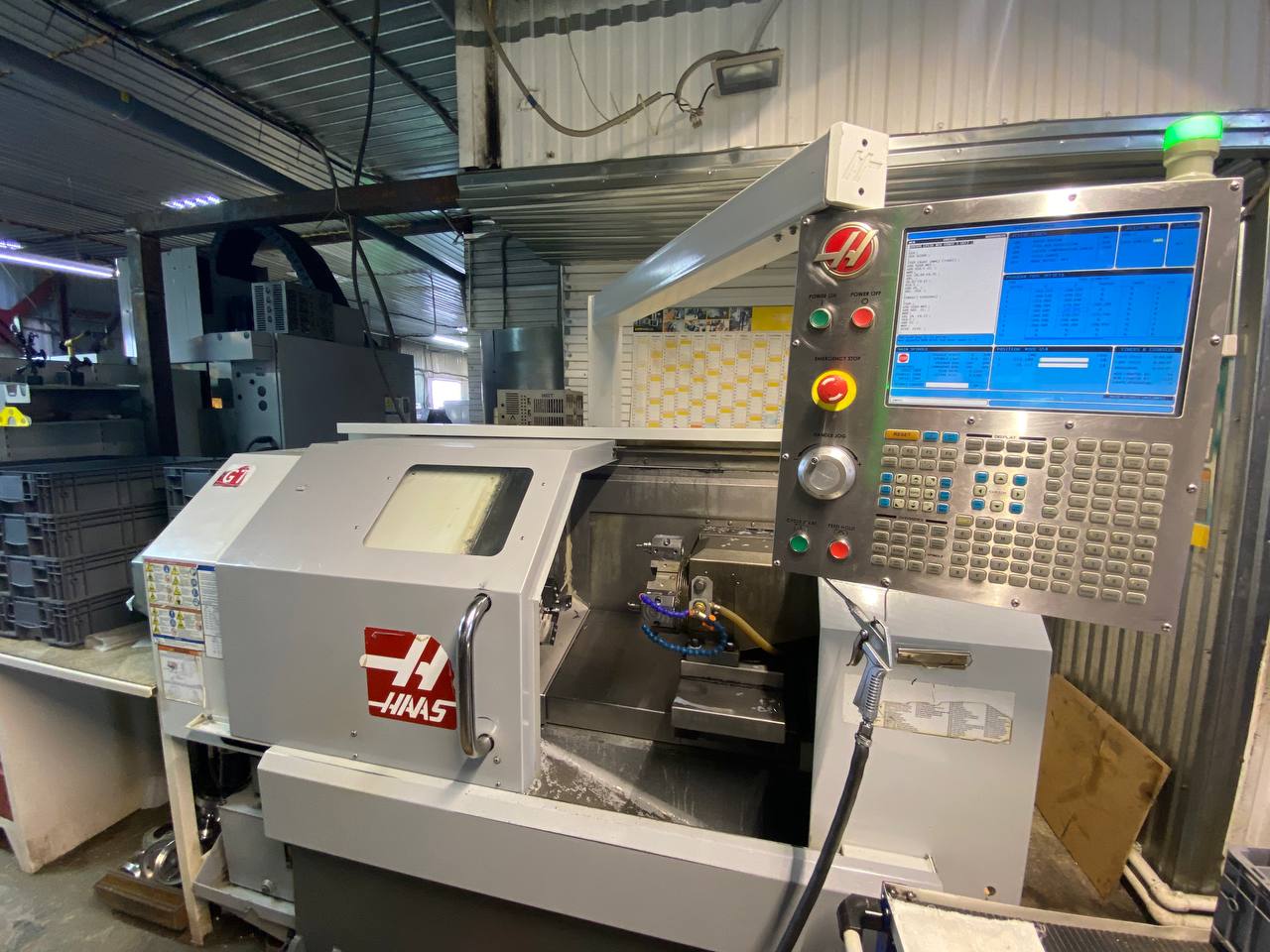

Токарный обрабатывающий центр c ЧПУ HAAS GT-20

Для токарной ЧПУ обработки небольших по диаметру деталей с применением небольшого количества инструмента используется токарный станок с ЧПУ HAAS GT-20. Данный станок позволяет производить токарную обработку любых видов сталей, алюминия, латуни, титана и других марок сталей и сплавов. Станок обеспечивает высокую точность ЧПУ обработки до 0,01  мм. На данном станке происходит изготовление деталей по чертежам и образцам заказчиков, диаметром до 200 мм и длиной до 300 мм.

Преимущества токарного центра HAAS GT-20 заключается, прежде всего, в его скорости токарной обработки в автоматическом режиме. Так же у данного станка присутствует револьвер для смены инструмента на 8 позиций, что позволяет экономить время токарной обработки и в итоге уменьшать стоимость готового изделия.

Возможности обработки:

Наибольший диаметр обрабатываемой заготовки, мм 200

Наибольшая длина обрабатываемой заготовки, мм 300

Точность позиционирования, мм ± 0,01

Максимальная скорость вращения шпинделя 4000 об/мин

Токарный обрабатывающий центр c ЧПУ HAAS ST-20

Для проведения токарных работ на ЧПУ в нашей компании используется американский  токарный станок с числовым программным управлением  HAAS ST-20. Данный станок позволяет производить токарную обработку любых видов сталей, алюминия, латуни, титана и других марок сталей и сплавов. Станок обеспечивает высокую точность ЧПУ обработки до 0,01  мм. На данном станке происходит изготовление деталей по чертежам и образцам заказчиков, диаметром до 260 мм и длиной до 300 мм. В случае, если для изготовления детали требуется дополнительные операции фрезерования, они проводятся на обрабатывающем центре с ЧПУ HAAS VM-2HE  либо Haas VF-3YT.

Преимущества токарного центра HAAS ST-20 заключается, прежде всего, в его точности токарной обработки деталей. Так же у данного станка присутствует револьвер для смены инструмента на 10 позиций, что позволяет экономить время токарной обработки и в итоге уменьшать стоимость готового изделия.

Возможности обработки:

Наибольший диаметр обрабатываемой заготовки, мм 262

Наибольшая длина обрабатываемой заготовки, мм 508

Точность позиционирования, мм ± 0,0050

Максимальная скорость вращения шпинделя 4000 об/мин

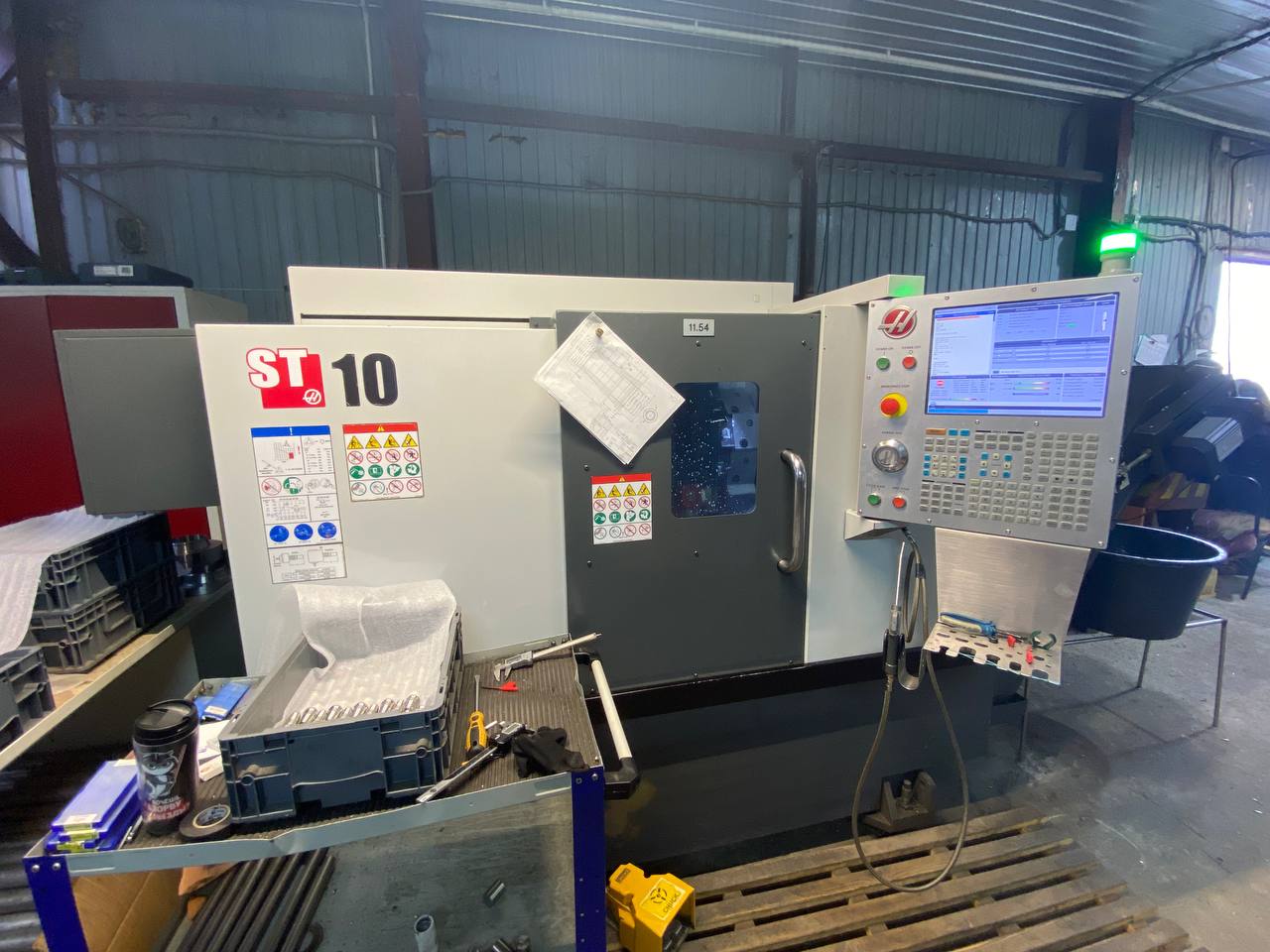

Токарный обрабатывающий центр c ЧПУ HAAS ST-10 с приводным инструментом

Для проведения токарных работ с функцией фрезеровки на ЧПУ в нашей компании используется американский  токарный станок с числовым программным управлением  HAAS ST-10. Данный станок позволяет производить токарную обработку любых видов сталей, алюминия, латуни, титана и других марок сталей и сплавов, с применением фрезерного инструмента. Станок обеспечивает высокую точность ЧПУ обработки до 0,01  мм. На данном станке происходит изготовление деталей по чертежам и образцам заказчиков, диаметром до 229 мм и длиной до 355 мм.

Преимущества токарного центра HAAS ST-10 заключается, прежде всего, в его точности токарной обработки деталей, и в наличии приводного инструмента. Так же у данного станка присутствует револьвер для смены инструмента на 10 позиций, что позволяет экономить время токарной обработки и в итоге уменьшать стоимость готового изделия.

Возможности обработки:

Наибольший диаметр обрабатываемой заготовки, мм 229

Наибольшая длина обрабатываемой заготовки, мм 355

Точность позиционирования, мм ± 0,0050

Максимальная скорость вращения шпинделя 4000 об/мин

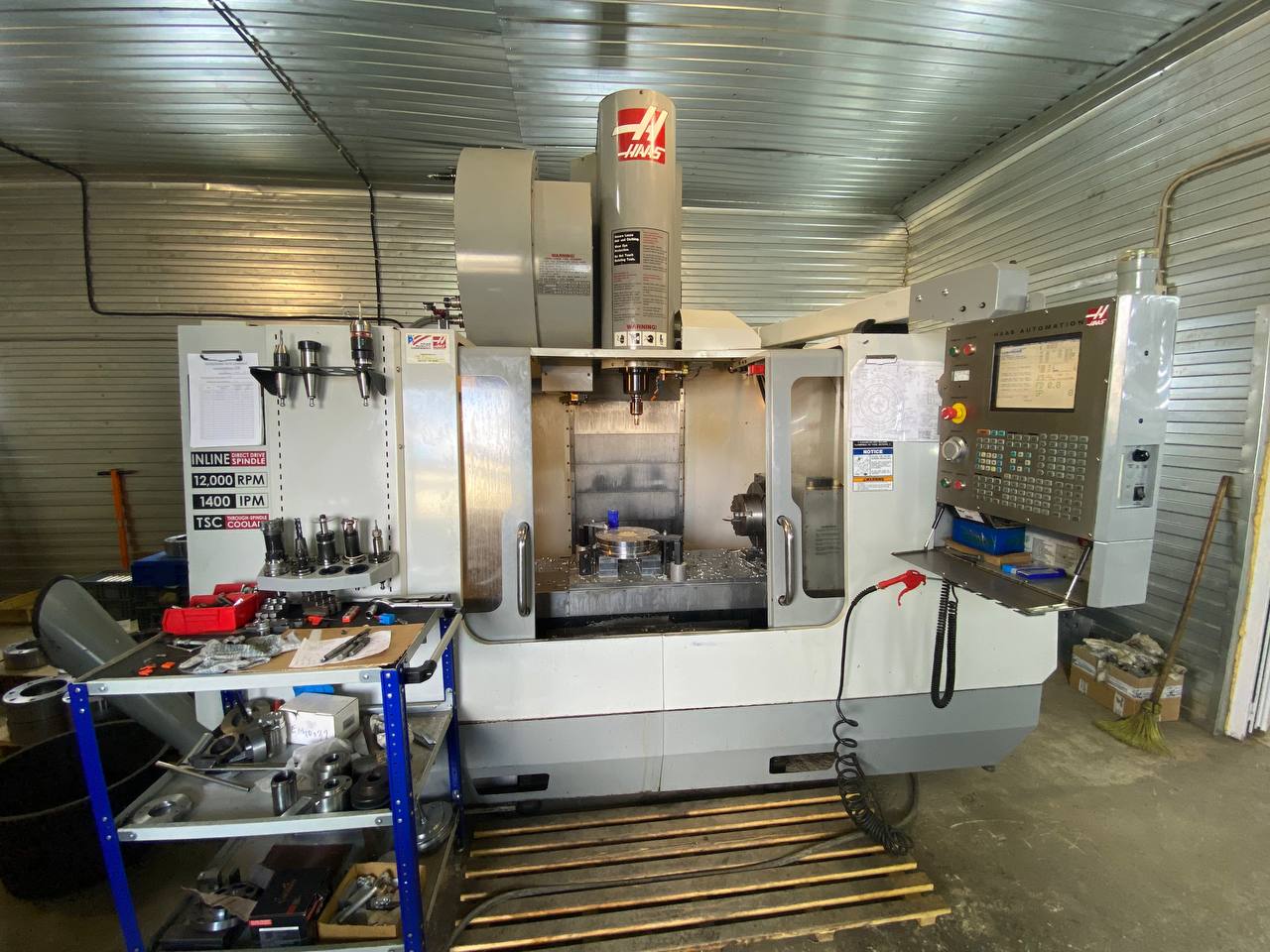

Вертикально-фрезерный обрабатывающий центр Haas VM-3SS с поворотным столом HRT 310

Данный станок позволяет производить силовую обработку габаритных деталей, с использованием поворотного стола (4й оси).

Площадь стола: 1219 х 457 мм Ход оси «X»: 1016 мм Ход по оси Y: 508 мм Перемещение по оси Z: 635 мм Скорость вращения шпинделя: 7500 об/мин. Конус шпинделя: BT40 Позволяет производить обработку в 4х осях из за наличия поворотного стола HRT 310

Возможности обработки:

Максимальное расстояние от стола до торца шпинделя: 1016 мм

Минимальное расстояние от стола до торца шпинделя: 800 мм

Длина стола: 1219 мм

Ширина стол: 457 мм

Максимальная нагрузка на стол: 2000 кг

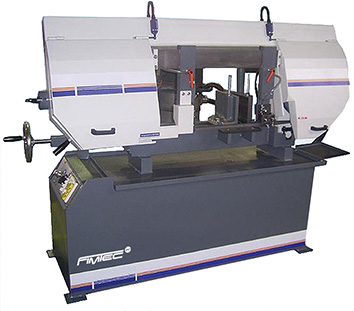

Ленточнопильный станок Fimtec S320

Ленточнопильный станок Fimtec модель S320 позволяет производить распил металлических кругов, прутков, труб, и прочих материалов на заготовки для дальнейшей механической обработки на оборудовании с ЧПУ. Возможность производить распил круглых заготовок диаметром до 320 мм, квадратных заготовок сечением 410 x 210 мм.

Возможности:

Возможность резки как проката со сплошным сечением (круг), так и сортового проката - балка, уголок, швеллер, трубы (в том числе тонкостенные)

круглый материал 90°:   320 мм
плоский материал 90°:   410 x 210 мм
круглый материал 45°:   240 мм
плоский материал 45°:   220 x 200 мм

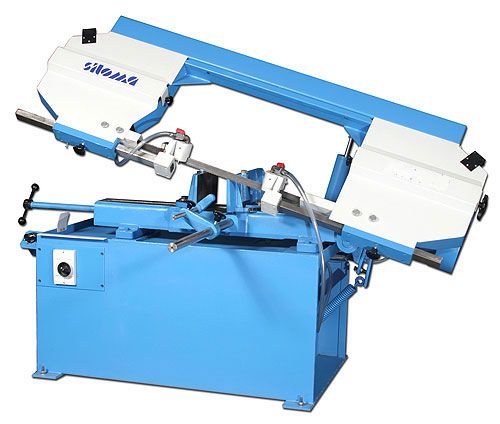

Ленточнопильный станок Siloma W-260-T

Ленточнопильный станок Siloma модель W-260-T позволяет производить распил металлических кругов, прутков, труб, и прочих материалов на заготовки для дальнейшей механической обработки на оборудовании с ЧПУ. Возможность производить распил круглых заготовок диаметром до 260 мм, квадратных заготовок сечением 260 x 200 мм. Позволяет выполнять рез под углом 45 градусов.

Возможности:

Возможность резки как проката со сплошным сечением (круг), так и сортового проката - балка, уголок, швеллер, трубы (в том числе тонкостенные)

круглый материал 90°:   260 мм
плоский материал 90°:   260 x 200 мм
круглый материал 45°:   190 мм
плоский материал 45°:   200 x 200 мм
